LY-100板框式滤油机是通过压力式原理拦截油中的杂质，用于过滤变压器油、汽轮机油、航空液压油等液压油中的水分和杂质。由于LY-100板框式滤油机齿轮结构的限制，对于汽油、煤油等非润滑油，可根据用户需要选用特殊材料和特殊电机。当油中水分过多时，过滤前应将油加热蒸发一部分水分。如果油是脏的，应在其他处理后过滤。

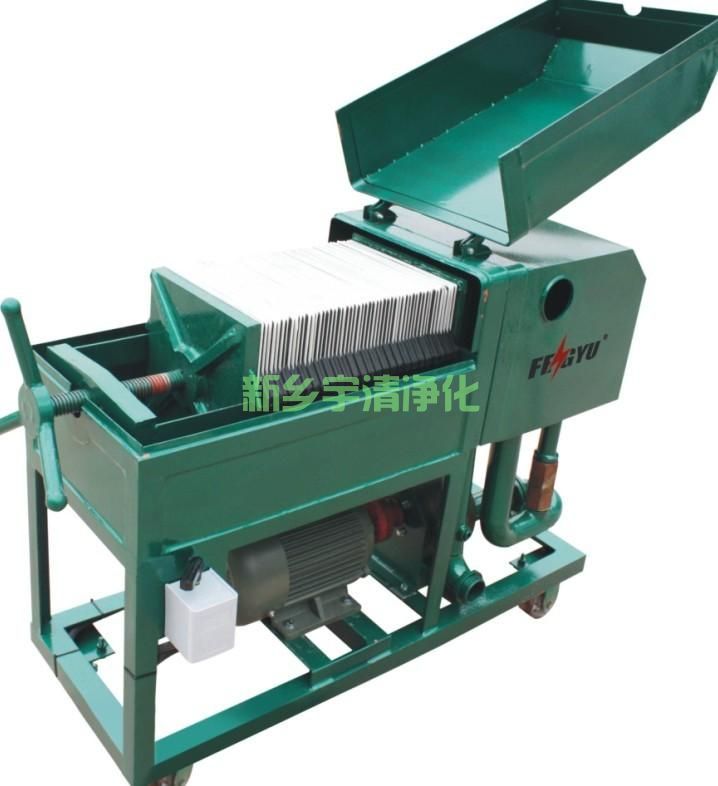

LY-100板框式滤油机介绍：
滤油机是由滤壳、油泵和粗滤器组成的可移动装置。滤壳是连续作业，在压力的作用下将污油压入侧向过滤的滤组中。它由一套完整的依次交替排列的过滤板和过滤架，以及包括手动压螺杆装置和压板的机构组成。过滤板和过滤框的侧面设有“耳”，“耳”支撑在框的支撑板上，过滤板和过滤框之间衬有作为过滤介质的滤纸（或滤布）。通过压紧装置的压力，将过滤板和过滤框置于固定推力板和活动板之间，形成单独的过滤室。压在滤板与滤框之间的滤纸（或滤布）起过滤作用。在过滤板和过滤框的对应位置上设有两个通液孔，压紧后形成两个完整的通道。脏油被引入耳部三角侧，干净的油经过滤室过滤后从另一个相应的通道（耳部扇形侧）引出。
过滤时，污油通过输入通道分配到各滤框，经过滤纸后进入滤板液孔。清洁的油被收集在输出通道中并排出机器。滤纸表面残留污垢的同时，污油中的少量水分被滤纸中的毛细管吸收。当滤纸表面的滤渣逐渐增厚，滤纸中含水量增加时，过滤阻力增大。当增加到一定程度时（一般为0.2～0.35Mpa)，应停止过滤，更换滤纸后继续使用。
通用电气公司ar泵与电机采用弹性橡胶垫连接。为避免压力过大造成机械事故，油泵下部设置安全阀（产品出厂时已调至规定的最大压力值）。安全阀可根据用户需要设定较低值，但不允许调整到超过规定的最大压力值。
油泵和马达安装在过滤部分的下方，油泵输出的液体通过排气管和推力板输送到过滤部分。
主要规格与技术参数：
单 位 板框式滤油机
型 号 LY-100
流 量 L/min 100
工作压力 Mpa
0 ~ 0.33
过滤精度 μm 5～10
工作电源 三相四线 380V 50Hz
噪 声 dB(A) ≤80
设备扬程 m 15
进(出口)管径 mm Φ48
外形尺寸 长*宽*高 mm 1450*500*700
设备重量 350kg
